Рисование панелей обшивки космического корабля в Photoshop-е

Наверняка у многих, кто родился в 70-х (да и, наверное, 80-х тоже) живут тёплые воспоминания о первых фильмах "Звёздные войны". Во всяком случае, у меня – точно. Они всегда оказывали огромное влияние на мою работу. Одним из множества элементов, которые произвели на меня большое впечатление, был корпус "Звезды Смерти". Все эти обшивки, панельки, прорези, и дополнительные детальки (greebles) *
Вот небольшой урок, показывающий технику рисования панелей обшивки звездолёта в подобном стиле, используя Photoshop.

Сначала, закрашиваем полотно (нейтрально-) серым цветом.

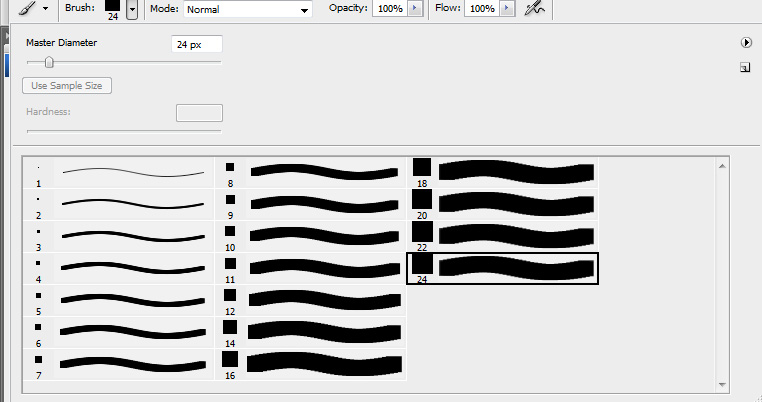

Теперь, создаём новый слой. На нём мы будем рисовать наш первый слой панелей обшивки. Сперва, нам нужна кисть для рисования панелей. Найдите одну из кистей квадратной формы в стандартном наборе Photoshop-а, например, в файле кистей "Square Brushes" (Квадратные Кисти):

square-brushes

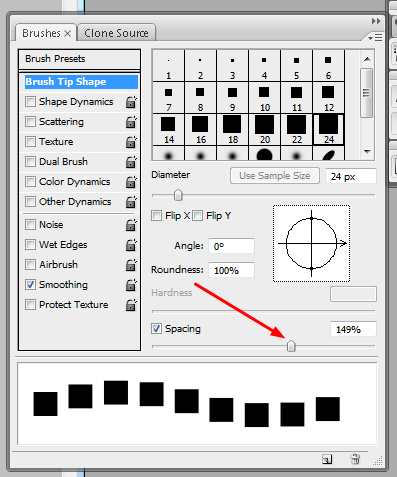

Давайте настроим кисть под нашу задачу. Меняем, шаг (Spacing) на значительно бóльшую величину:

brush spacing

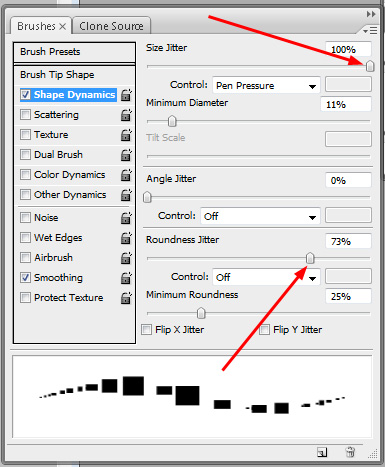

В Shape Dynamics, увеличьте значения для Size и Roundness Jitter:

shape dynamics

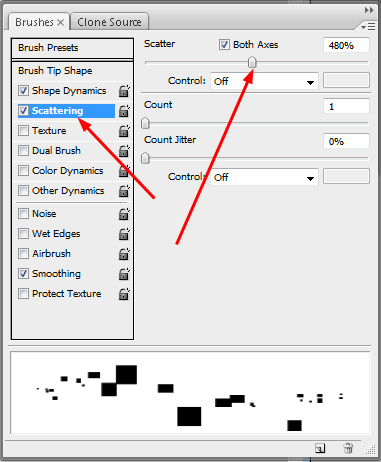

Включите Scattering, и увеличьте значение Scatter:

scatter

Теперь, используя светло-серый цвет, рисуем на ранее созданном слое основные формы (панелей):

main forms

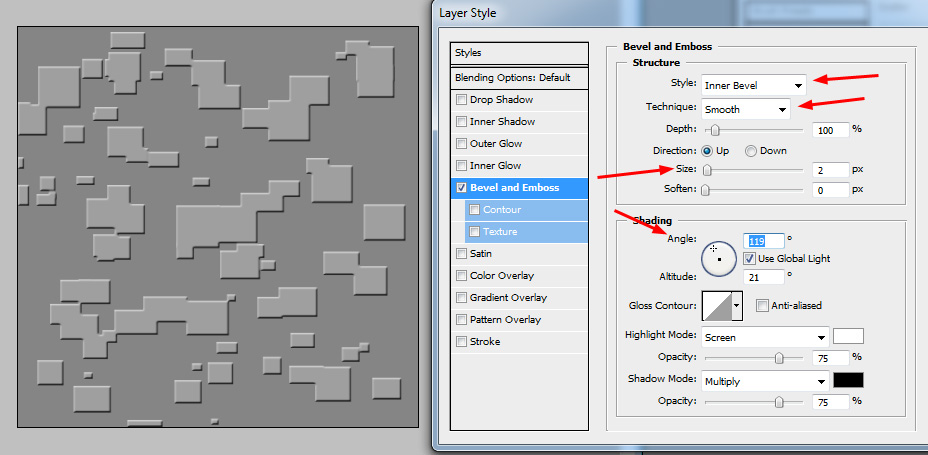

По окончании, переходим в Layer -> Layer Style -> Bevel & Emboss.
Поиграйте с настройками Style, Technique, Size and Shading Angle.
Помните, c настройками "по-умолчанию" могут получиться слишком отчётливые формы, поэтому можете их (слегка) приглушить.

bevel-emboss

Это придаст некоторую трёхмерность вашим панелям, имитируя, в основном то, как скошенные края панелей обшивки могут освещаться источником света.

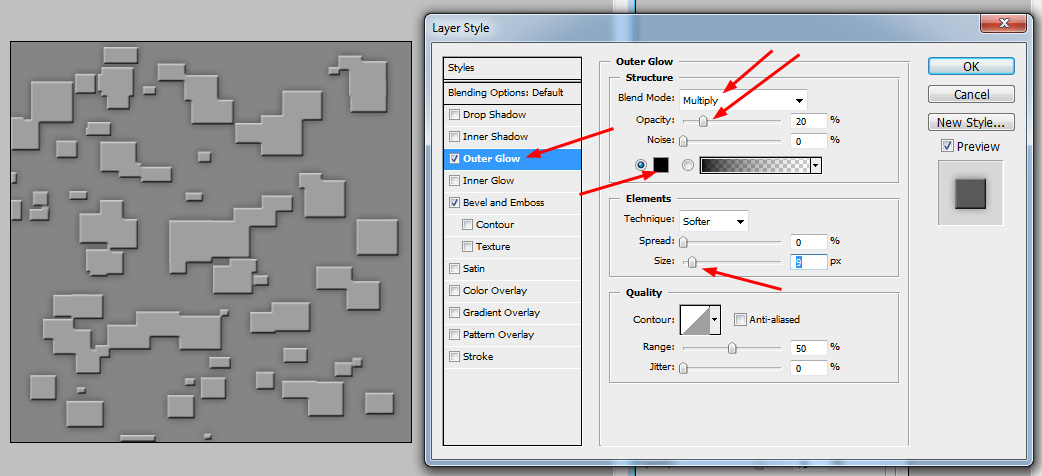

Теперь, очередь теней. Давайте подделаем эффект ambient occlusion; воспользуемся эффектом Outer Glow, но вместо светящейся подсветки (light glow), сделаем тёмную (dark glow):

dark glow

Устанавливаем Blend Mode (Режим наложения) как Multiply (Умножить), Opacity (Непрозрачность) на что-то небольшое, типа 20%; цвет – чёрный, и размер 9. Если вы сделаете размер больше, панели будут выглядеть подвешенными в воздухе. Если установите размер меньше, будет казаться, что панели сильно "утопают в полу".
Сделаем дубликат этого слоя, удаляем содержимое (сохраняя при этом стили, применённые к слою), и рисуем больше панелей различных размеров и цветов. Чтобы получить примерно приведённую ниже картину, я сделал 3 слоя панелей:

panelsPrep

И помните, не обязательно использовать только кисть. Всё, что находится на этом слое, будет иметь фаску и тень. Можете использовать инструменты прямоугольного выделения для выбора случайных участков, а затем залить их серым цветом и делать панели таким способом. Вот пример:

rects panels

Это 3 слоя расположенные друг над другом, фигуры получены с помощью инструмента выделения (отсекая и добавляя части деталей). Также, применив стили "Bevel and Emboss" и "Outer Glow", я добавил ещё и стилизованный эффект "Drop Shadow". Таким образом, у меня получились тени от рассеянного света (ambient light) с помощью стиля "Outer Glow" и направленные тени от "основного источника света" (key light) через стиль "Drop Shadow".

3 rect layers

Помните, если вы слишком переусердствуете со стилями слоёв, ваша работа может выглядеть слишком банальной. Но с искусной обработкой кистями и умелым применением стилей слоёв, у вас может получиться достаточно убедительные панели обшивки, наподобие тех, что я сделал для этого изображения:

startship panels with photoshop

И хотя трубы на этом изображении "честные" 3d объекты, смоделированные в 3d studio max, большинство панелей обшивки, на самом деле, просто 2d-панели, нарисованные в Photoshop-е, с использованием приведённой выше методики.


* Кстати, слово greeble было "рождено" в процессе создания "Звёздных Войн", в отделе, занимающимся созданием
спец. эффектов для фильма (немного позже у этого отдела появилось своё имя – Industrial Light and Magic).
В общем, то, как описывают сами создатели "грибл-техники" можно перевести как "внутренности наружу" ("guts on the outside") ;-)

оригинал статьи : http://www.neilblevins.com/cg_education/starship_paneling_photoshop/starship_paneling_photoshop.htm
перевод и адаптация: Александр Ергашов /© 2009-2012/
